Osłony Termowizji
Osłony celowników termowizyjnych o możliwie jak najmniejszym zaciemnieniu obrazu.
Projekt
Celem projektu jest zapewnienie optymalnej ochrony delikatnych soczewek ze szkła germanowego przy jak najmniejszym zaciemnieniu pola widzenia.
Sczegóły projektu
- Odporność na postrzał bezpośredni minimum 1.9 J.

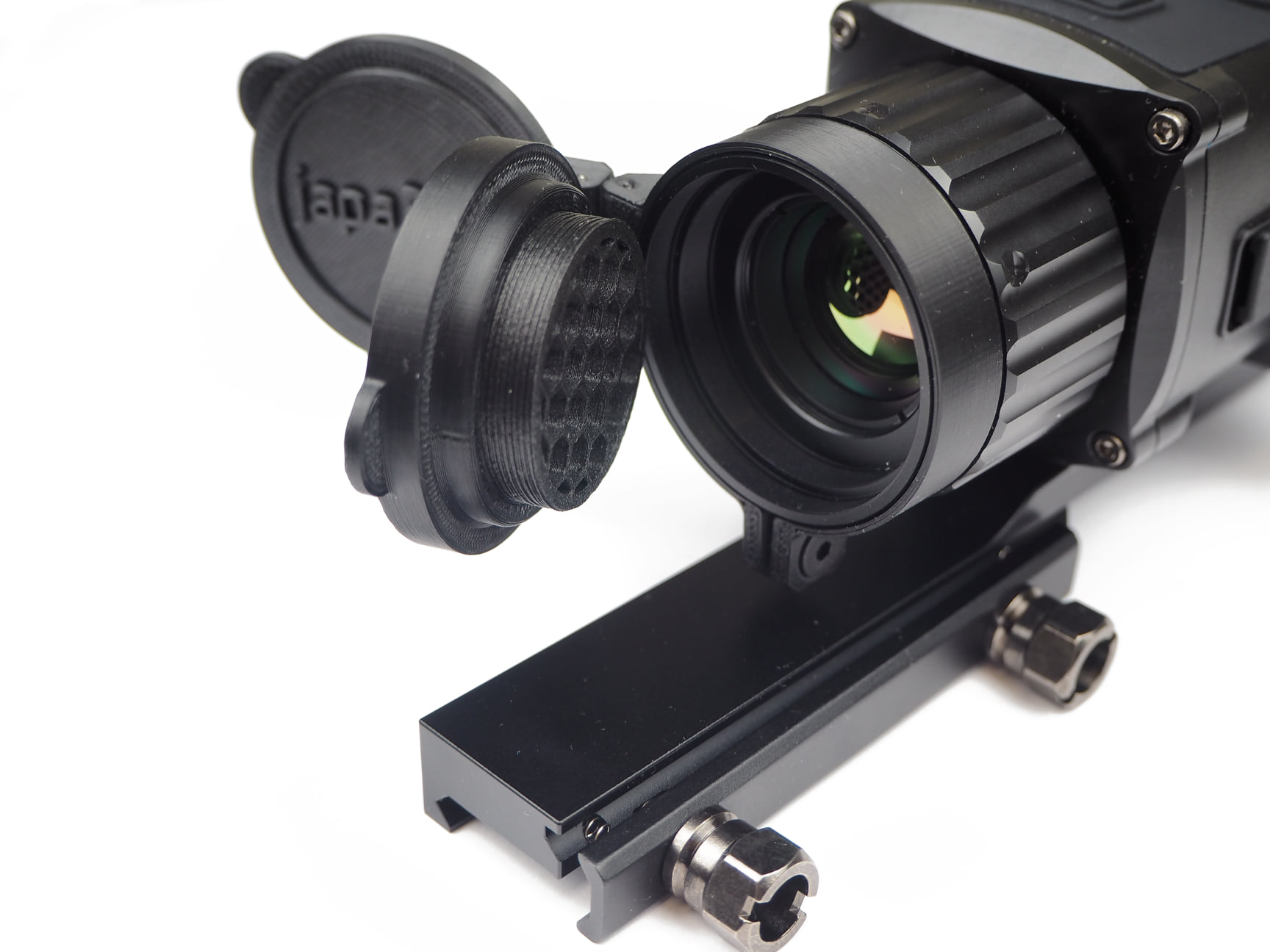

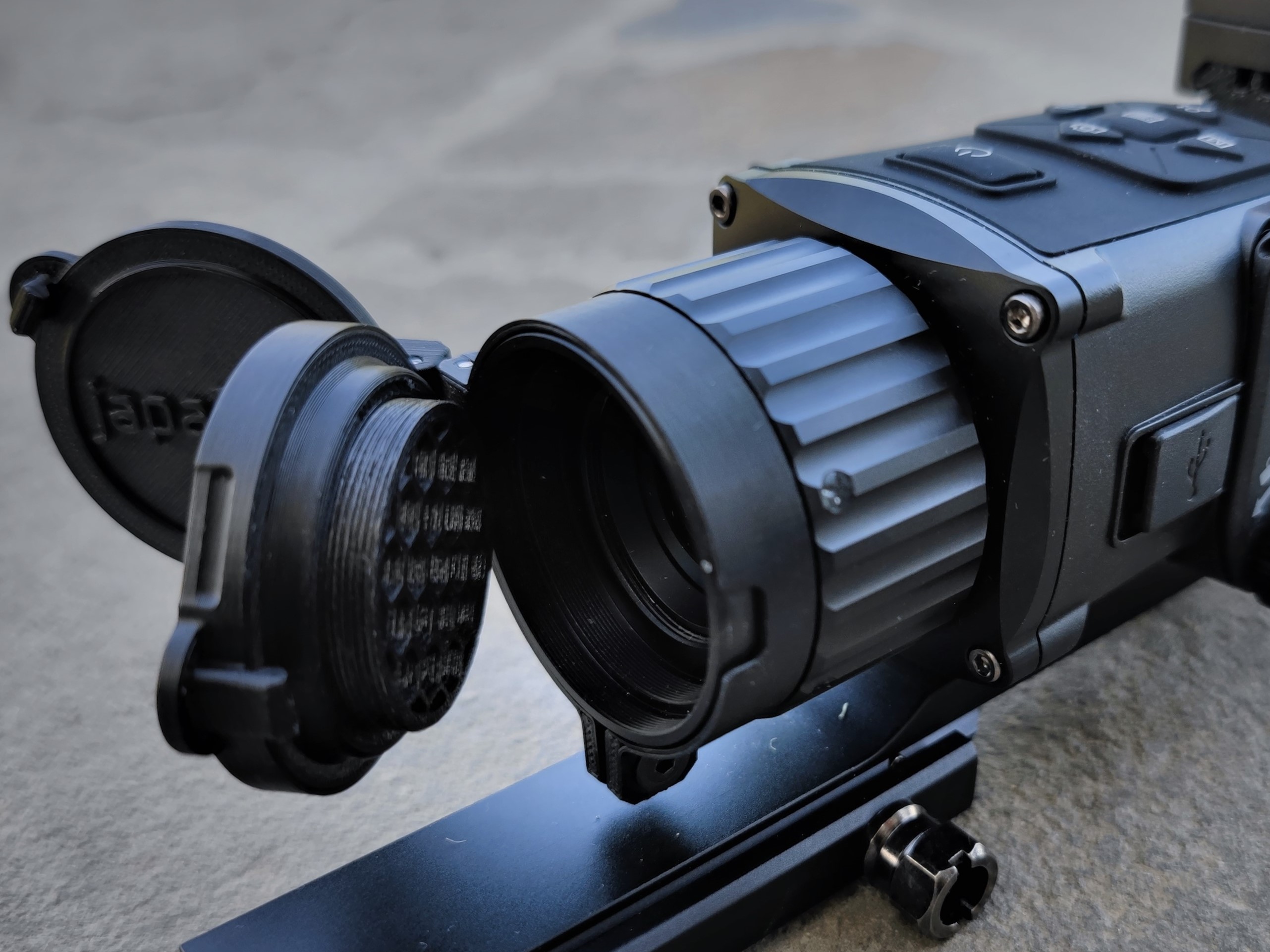

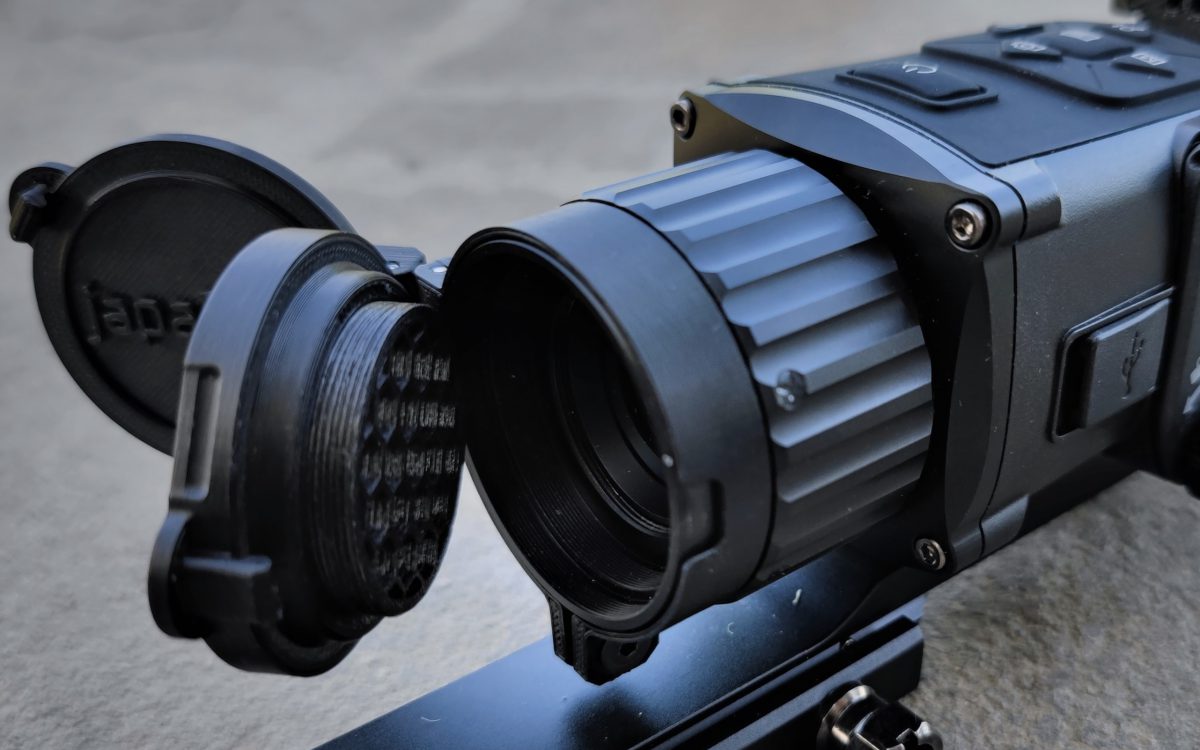

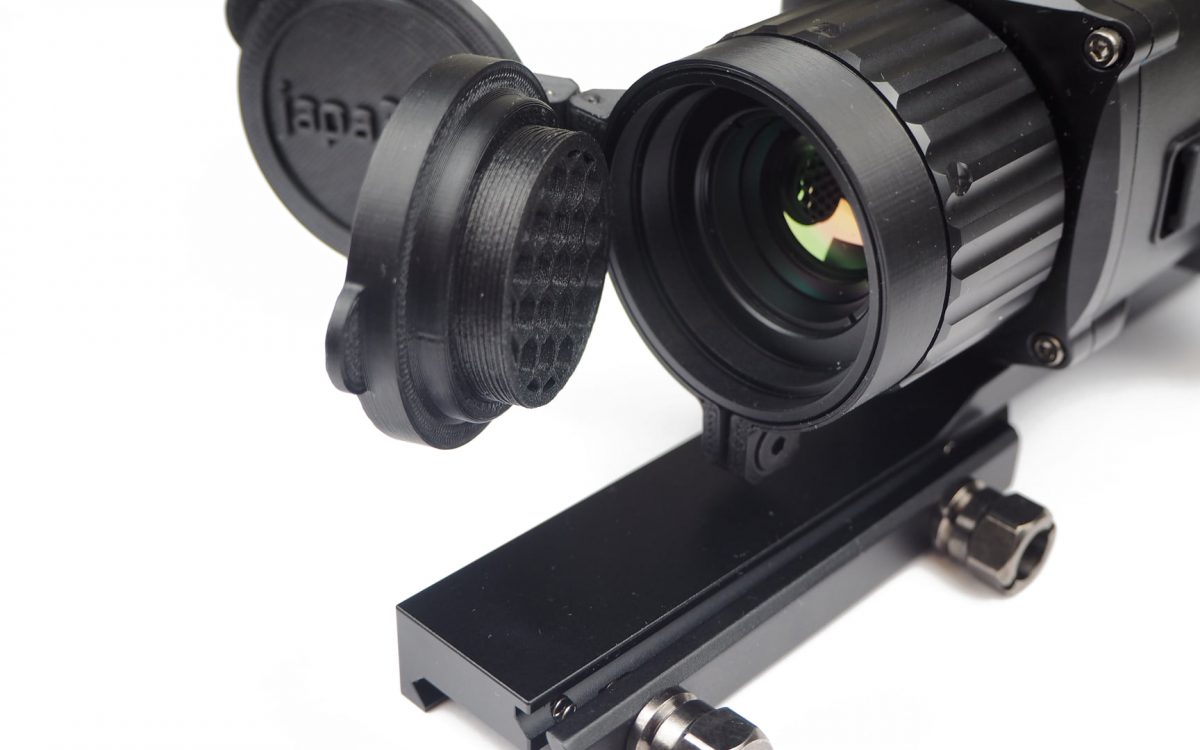

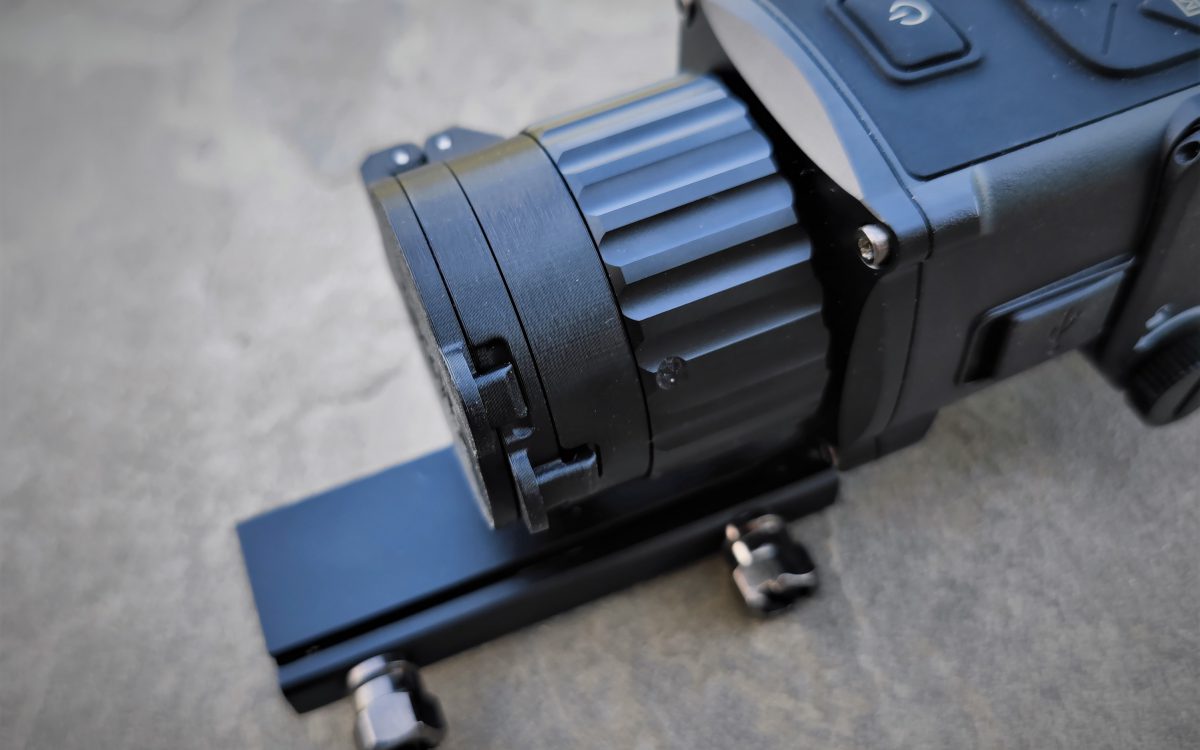

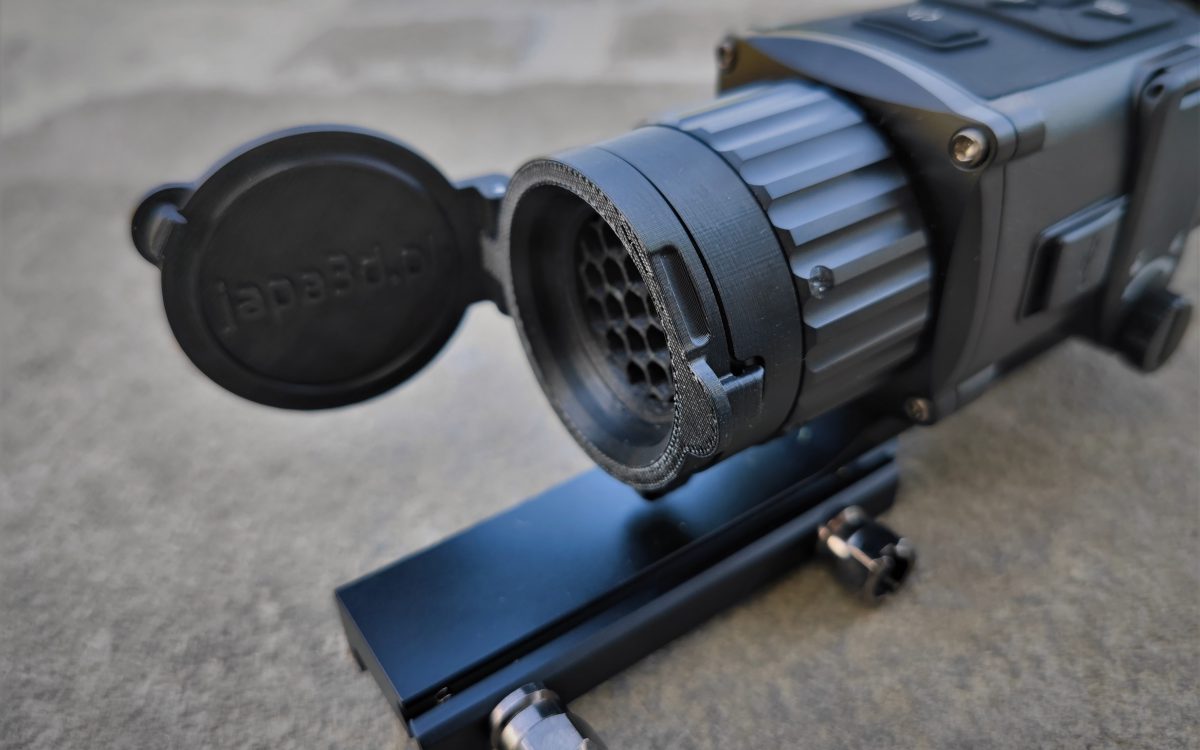

- Możliwość otwarcia całkowitego, pozostawienia samej osłony soczewki lub zamknięcia całości.
Wykonanie

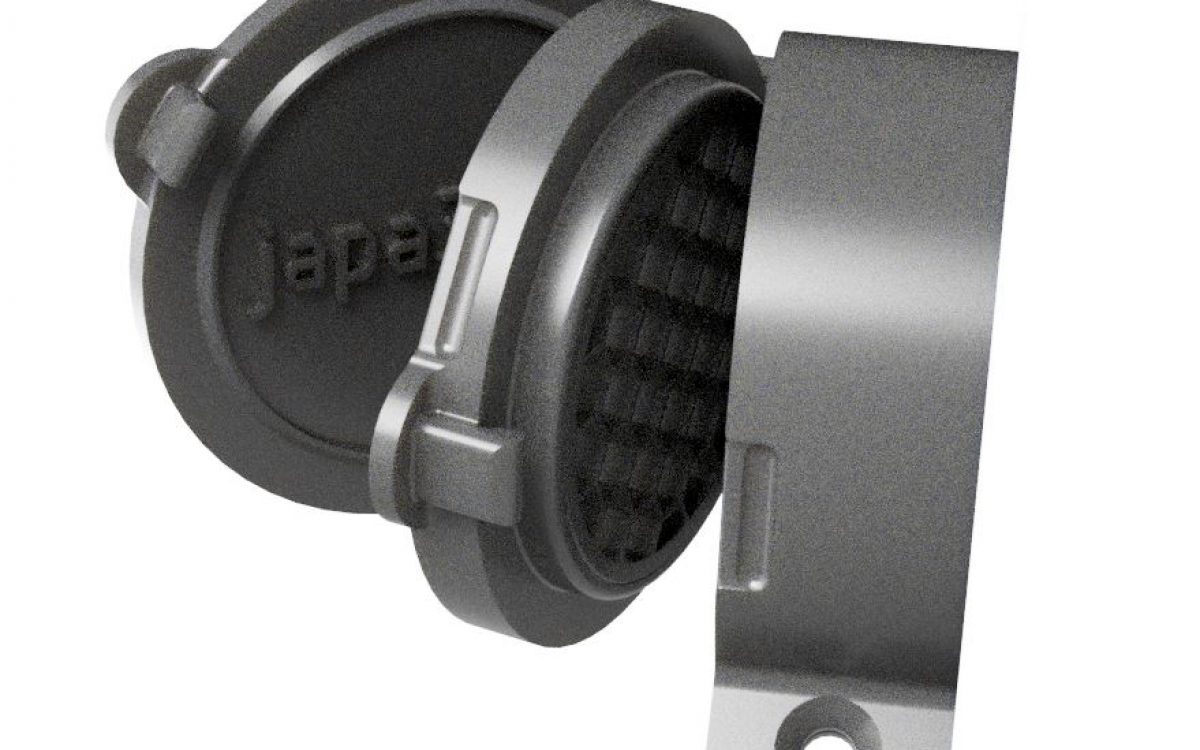

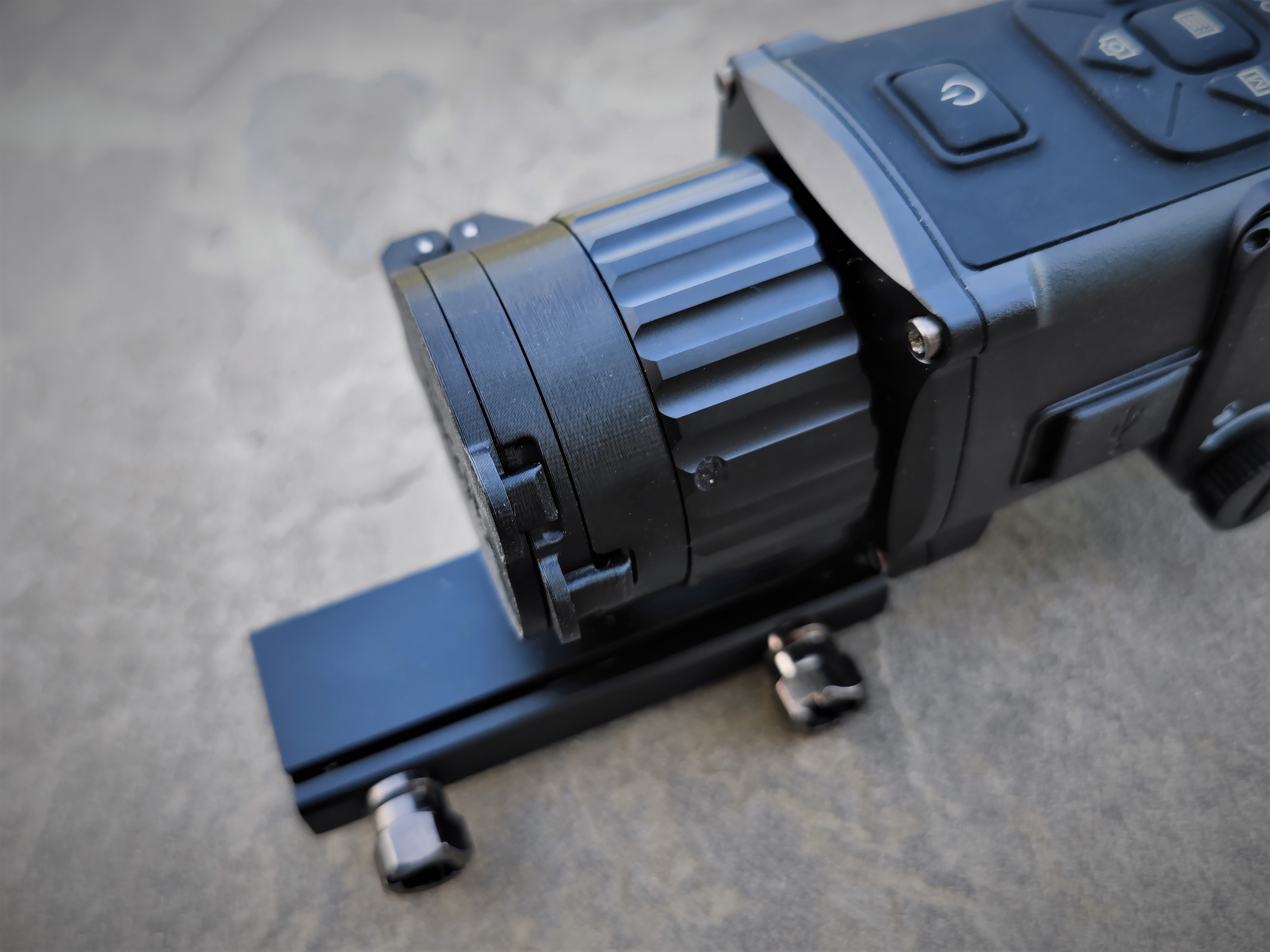

Założeniem projektowym było stworzenie skutecznego zabezpieczenia drogiej optoelektroniki, pozwalające na otwarcie całkowite (do skanowania w względnie bezpiecznych warunkach), osłony soczewki z jak najmniejszą stratą jakości widzenia (do prowadzenia walki), oraz całkowite zamknięcie (na czas transportu, przedzierania się przez gęste zarośla itp.).

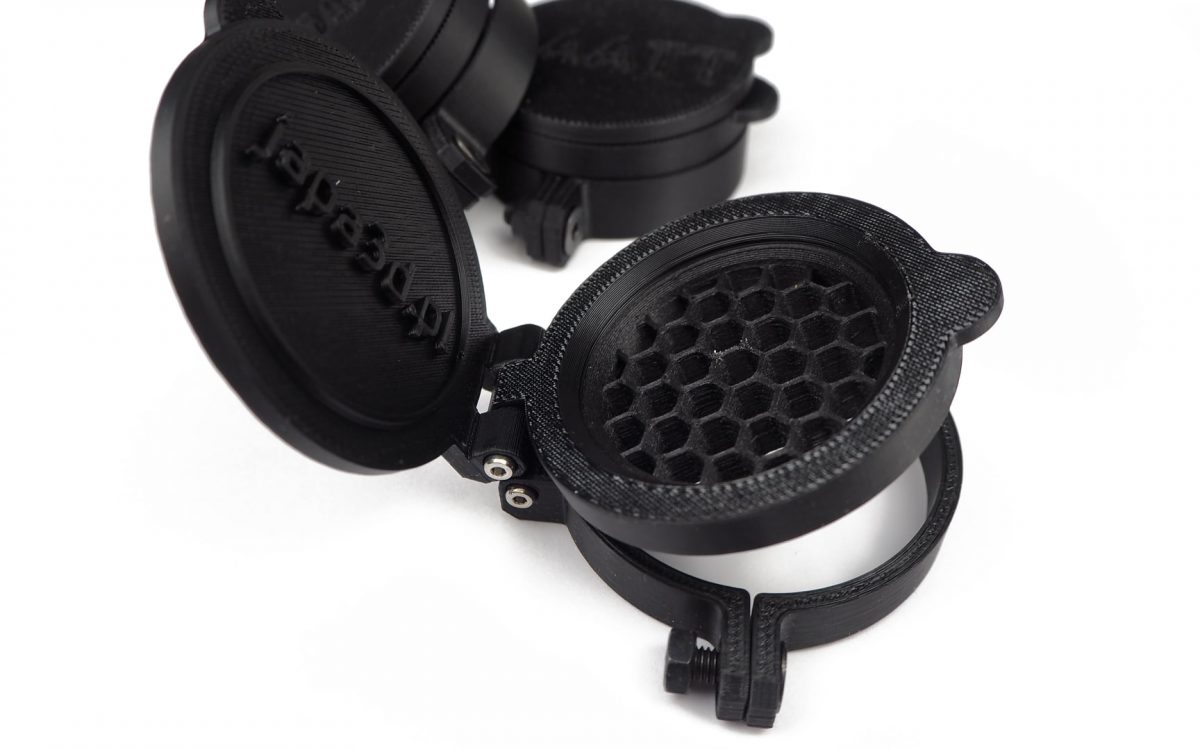

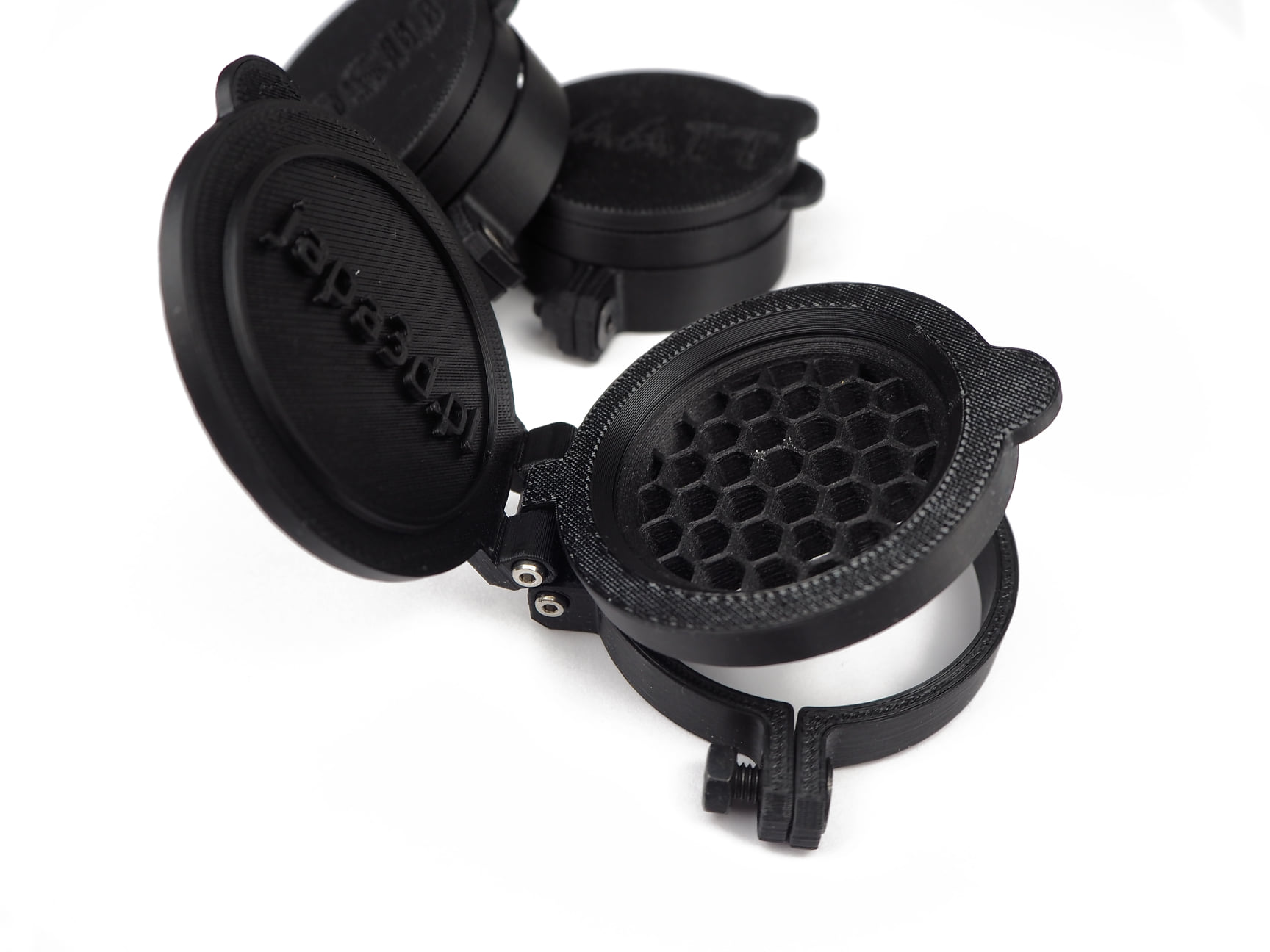

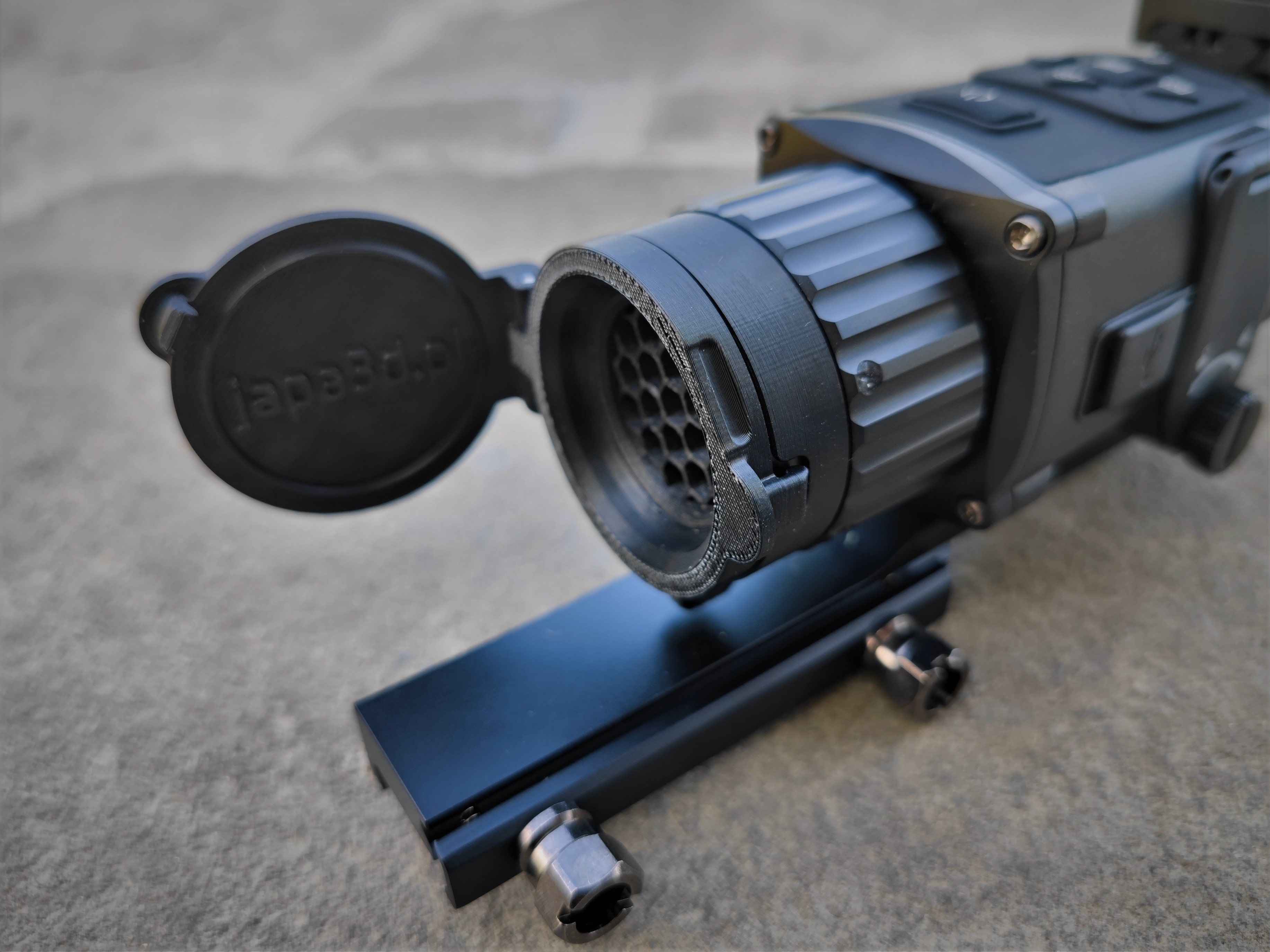

Do wydruku osłony soczewki wykorzystano najmocniejszy ogólnodostępny materiał w technologii druku FDM czyli nylon z włóknem węglowym (15%) PA12CF15. Kształt otworów osłony dobrano na wzór plastra miodu ponieważ posiada najmniejszy współczynnik przykrycia obrazu. Minimalna możliwa do uzyskania grubość ścianki to 0,5 mm czyli jedna ścieżka wydruku dyszy o średnicy 0,4 [mm].

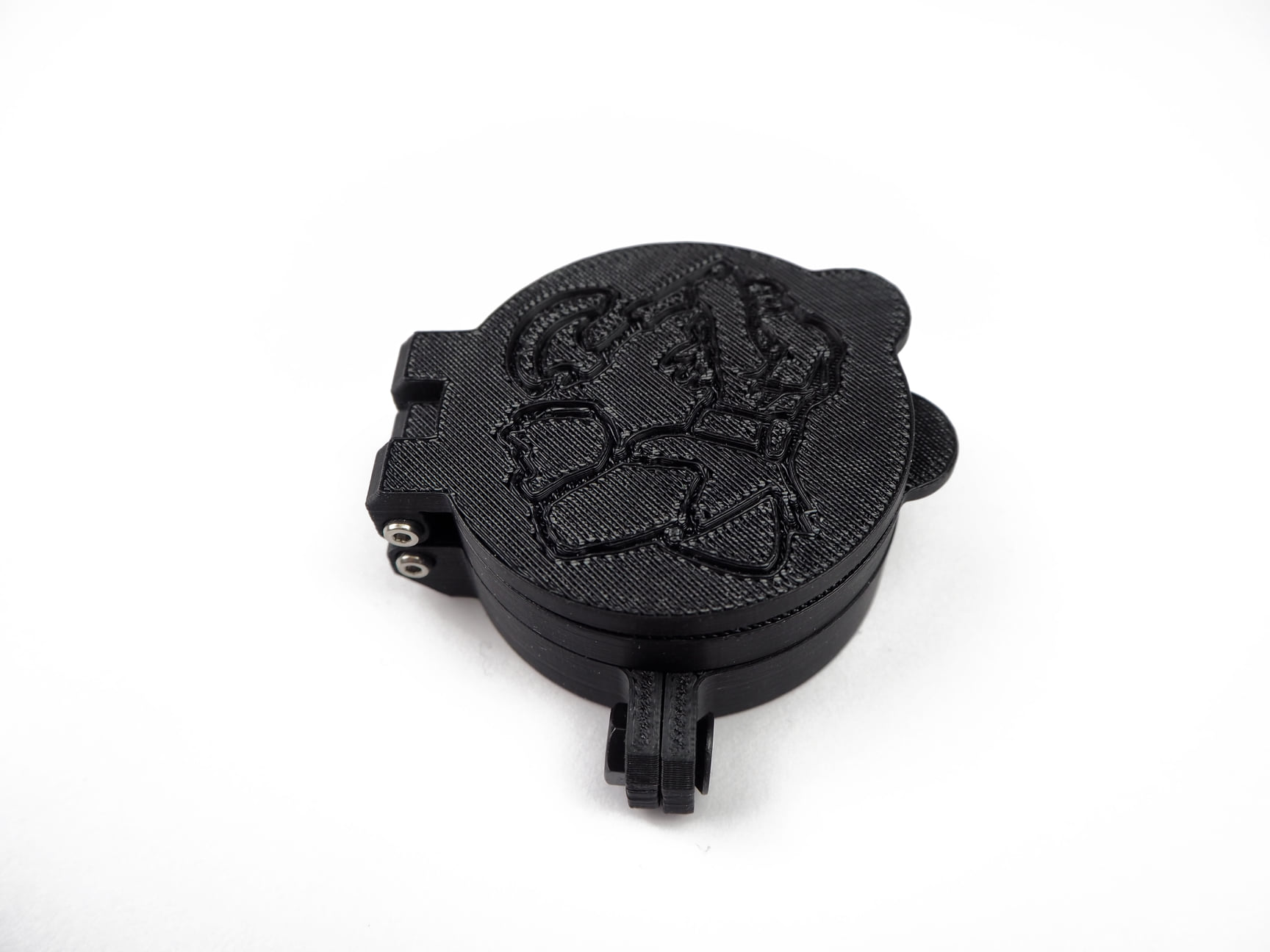

Wydruk samego korpusu i osłony zewnętrznej jest z wytrzymałego i względnie elastycznego ABS+.
Zdolność do ochrony przed kulkami dla osłony soczewki jest potwierdzona testem strzału z przyłożenia z repliki o mocy 1.9J (kulki 0.3g). Należy jednak pamiętać, że strzał z przyłożenia z repliki DMR lub mocnej repliki snajperskiej może przerwać osłonę, jednak w warunkach używania termowizji szansa na takie uderzenie jest raczej znikoma.
Film poniżej przedstawia ostrzał z repliki o mocy 2.05 J z 6 m. Dopiero ostatnia kulka z serii zdołała przebić osłonę.
18.07.2022 Update
